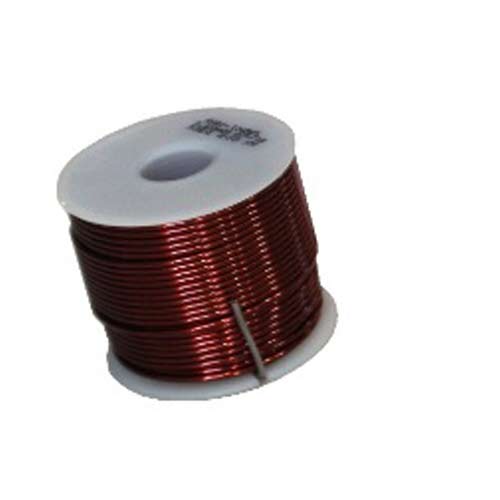

inductances à air (exemple)

Inductances à air – Ø 0.50MM

Leurs caractéristiques offrent :
Une bonne restitution des impulsions grâce à la linéarité du bobinage.
Elles limitent toute forme de distorsion et offrent une tolérance générale de la valeur d’inductance à +/-3%

Description :

Fil de cuivre : Classe F – DIN IEC317-20/ NF31602/ UL
Carcasse : Polyamide chargé verre
Ta. maximum : 80°c.
Valeur d’Inductances : de 0,05 mH à 140 mH.
Mesure d’inductance : 1 Khz et 25°c
Finition : ruban d’isolation acétate

Sorties : latérales par fils étamés idéal pour un câblage sur CI

En option :
Vernis d’imprégnation sous vide d’air.
Rivet plastique de fixation centrale, conseillé contre les variations de la valeur d’inductance.
Cosses sur une ou deux des faces de la carcasse.

NOS RÉFÉRENCES DE SELFS À AIR AVEC FIL DE CUIVRE Ø 0.50MM

REFERENCE INDUCTANCE FIL DE CUIVRE FIL DE CUIVRE CARCASSE RESISTANCE POIDS
100 050 36 1.00 mH Ø0.500 mm AWG 24 36 1.80 Ω g
120 050 36 1.20 mH Ø0.500 mm AWG 24 36 1.68 Ω 35 g
150 050 42 1.50 mH Ø0.500 mm AWG 24 42 g
200 050 42 2.00 mH Ø0.500 mm AWG 24 42 g
400 050 42 4.00 mH Ø0.500 mm AWG 24 42 g
507 050 4257 5.07 mH Ø0.500 mm AWG 24 42/57 g
677 050 4257 6.77 mH Ø0.500 mm AWG 24 42/57 g

inductances à air (exemple)

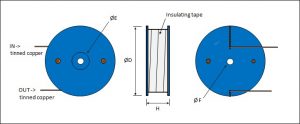

FRAME ØD ØE ØF H
mm inch mm inch mm inch mm inch
25 25 mm 0.984 in 10 mm 0.393 in 5.2 mm 0.204 in 10mm 0.393 in
36 36 mm 1.417 in 10 mm 0.393 in 5.2 mm 0.204 in 10mm 0.393 in
42 42 mm 1.653 in 13 mm 0.511 in 5.2 mm 0.204 in 14mm 0.551 in
42/57 42 mm 1.653 in 14 mm 0.551 in 5.2 mm 0.204 in 18mm 0.708 in
57 57 mm 2.244 in 14 mm 0.551 in 5.2 mm 0.204 in 18mm 0.708 in
59 59 mm 2.322 in 20 mm 0.787 in 5.2 mm 0.204 in 28mm 1.102 in
69 69 mm 2.716 in 20 mm 0.787 in 5.2 mm 0.204 in 28mm 1.102 in
71 71 mm 2.795 in 22.3 mm 0.877 in 5.2 mm 0.204 in 60.5 mm 2.38 in
81 81 mm 3.188 in 22.3 mm 0.877 in 5.2 mm 0.204 in 60.5 mm 2.38 in
100 100 mm 3.937 in 23 mm 0.905 in 5.8 mm 0.228 in 54mm 2.125 in
